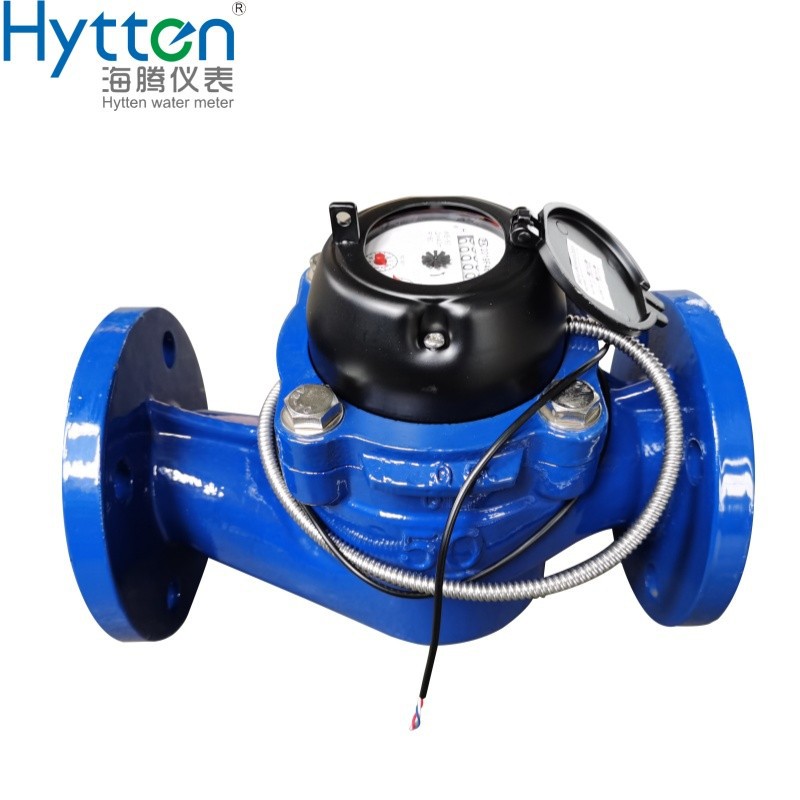

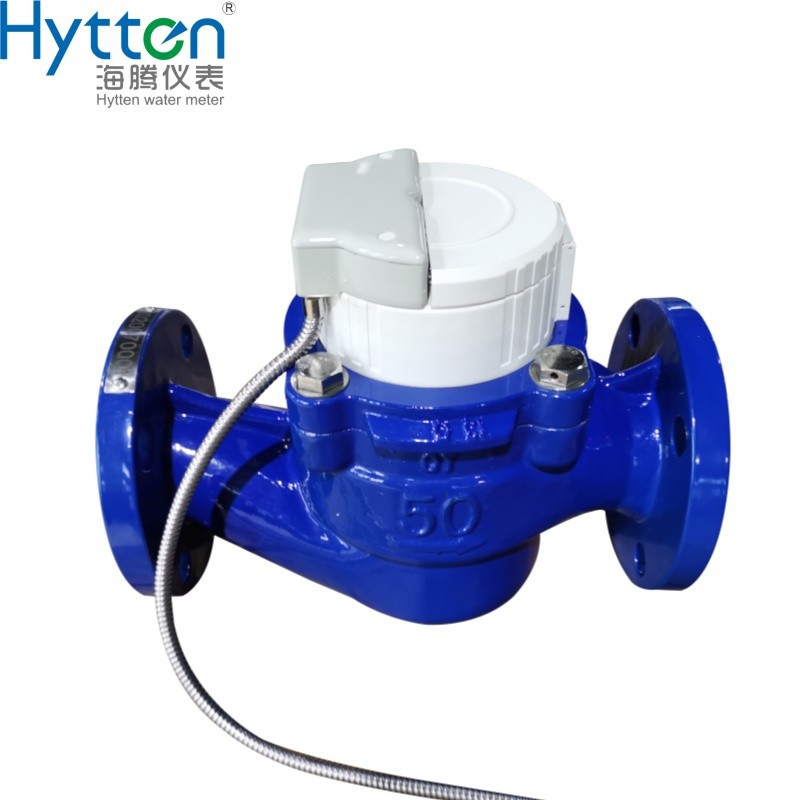

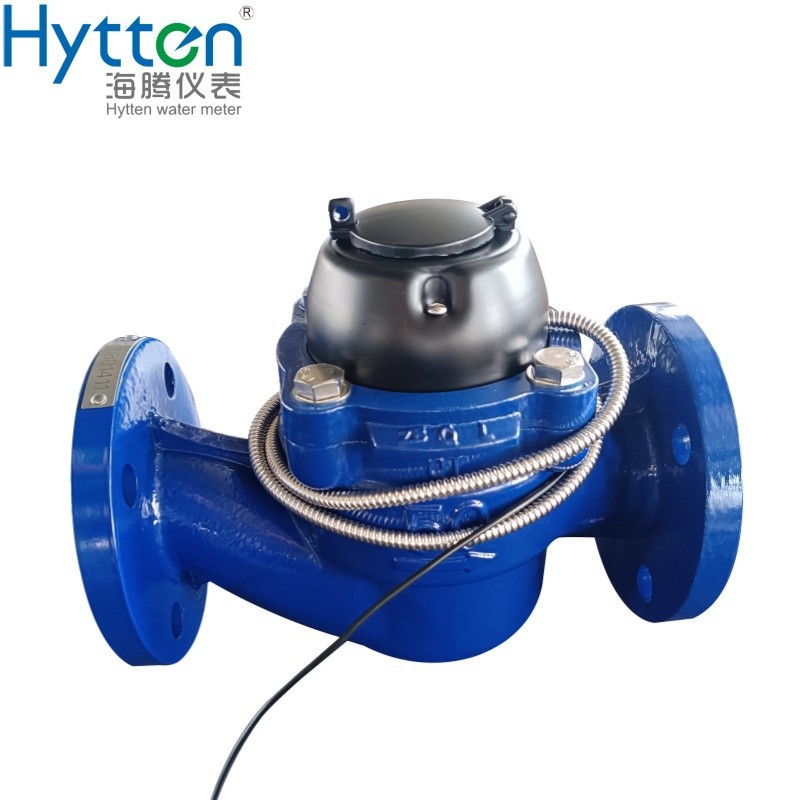

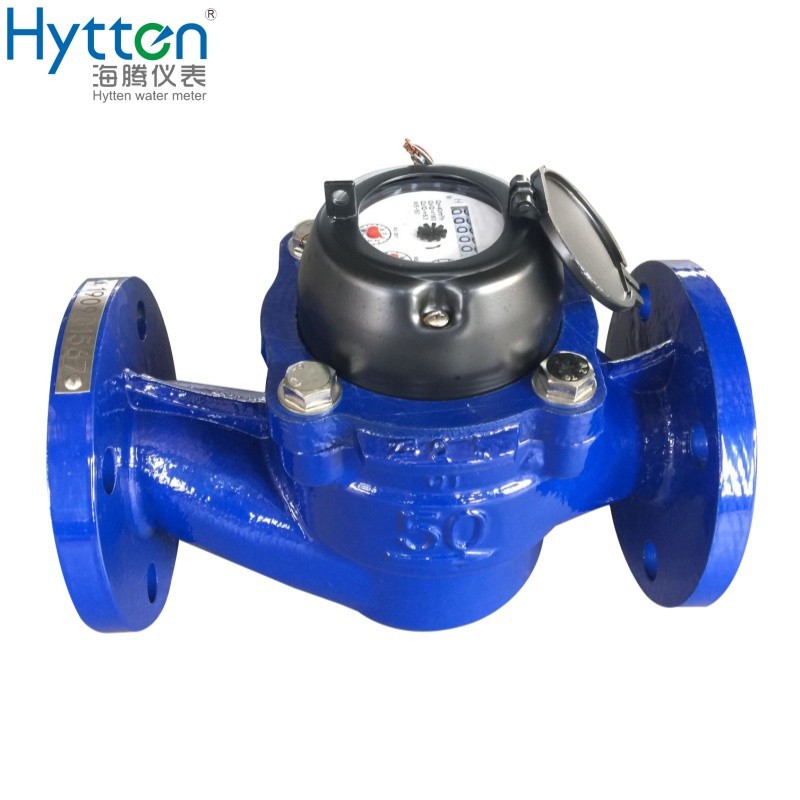

Woltman vertikālās uzstādīšanas tipa sausā numura ūdens skaitītājs
Cauruļvadam ejošā aukstā (karstā) ūdens kopējā tilpuma mērīšana. Tas ir vertikāls Woltman ūdens skaitītājs rūpnieciskai un apūdeņošanas lietošanai ar izmēriem no 40 līdz 200 mm aukstuma skaitītājam.
Apraksts
WS DN40 ~ 200 Woltman Vertikāls Water Meter
Produkta īpašības/priekšrocības
- Noņemama mērvienība, iekšējais filtrs, vienkārša apkope;
- Sausā skala, magnētiskā piedziņa, saglabā skaidru lasīšanu ilgu laiku;
- Zema palaišanas plūsma, zems spiediena zudums pie liela plūsmas ātruma, labāk nekā lāpstiņu riteņu mērītājs;
- Var izgatavot fotoelektrisko tiešās nolasīšanas tālvadības pārraidi un izejas ūdens skaitītāju, pēc pieprasījuma var pievienot tālvadības pārraides ierīci, piemēram, niedru slēdzi vai zāle, impulsa izvadi
- Tehniskie dati atbilst ISO 4064 standartam.
Standarta:GB/T 778 ISO4064
Ūdens skaitītāja korpusa materiāls:pelēkais čuguns, kaļamais čuguns, nerūsējošais tērauds, plastmasa
Verifikācijas līmeņa standarts:R160; R200
Darba stāvoklis
- Ūdens temperatūra: T30 T50
- Ūdens spiediena klase: MAP10
- Spiediena-zaudējumu klase: ∆p63
Maksimāli pieļaujamā kļūda
(1) No minimālā plūsmas- ātruma(Q1) ieskaitot līdz pārejas plūsmas- ātrumam(Q2) neskaitot±5%.
(2) No pārejas plūsmas - ātruma (Q2) līdz pārslodzes plūsmas ātrumam (Q4) ± 2% (karstā ūdens skaitītājs ± 3%)

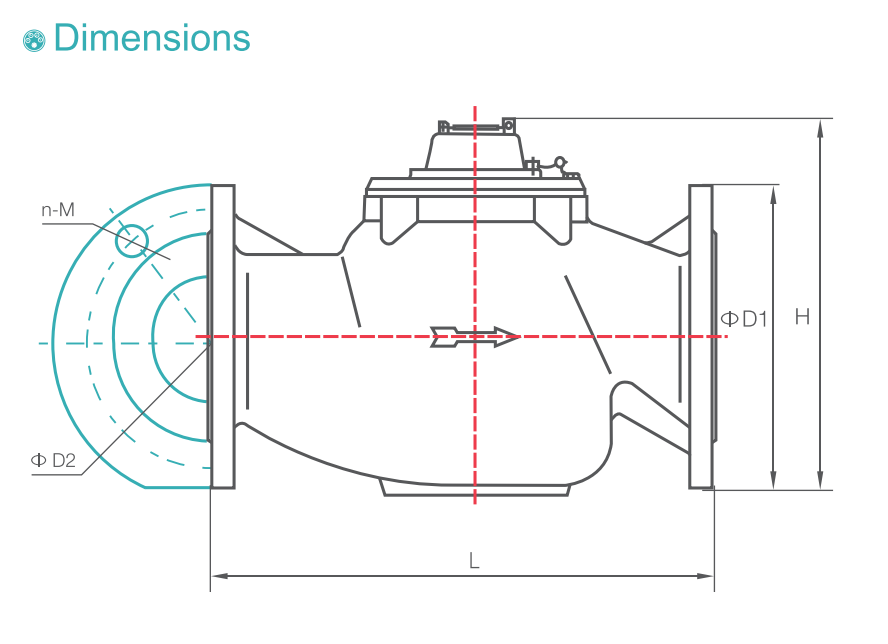

Modeļi un specifikācijas
|
Modelis |
Izmērs |
L |
H |
Savienojošais atloks |
||
|
φD1 Ārā |
φD2 skrūvju aplis |
Savienojuma skrūves |
||||
|
mm |
||||||
|
WS-40 |
1½" |
245 |
280 |
- |
- |
R1V2 (skrūves savienojums) |
|
WS-50 |
2" |
280 |
280 |
165 |
125 |
4-M16 |
|
WS-65 |
2½" |
200 |
280 |
185 |
145 |
4-M16 |
|
WS-80 |
3" |
370 |
300 |
200 |
160 |
8-M16 |
|
WS-100 |
4" |
370 |
305 |
220 |
180 |
8-M16 |
|
WS-150 |
6" |
500 |
500 |
285 |
240 |
8-M20 |
|
WS-200 |
8" |
500 |
515 |
340 |
295 |
8-M20 |
|
PIEZĪME:Atloka izmērs atbilst ISO 7005 standartam. Tiek pieņemts arī produktu pasūtījums ar īpašām prasībām. |
||||||
|
GALVENĀS TEHNISKĀS SPECIFIKĀCIJAS
|
|||||||||
|
Modelis |
Izmērs |
Q4 |
Q3 Pastāvīgs |
Q₃/Q₁ |
Q₂/Q1 |
Q₂ Pārejas periods |
Q1 |
Minimums |
Maksimums |
|
m³/h |
m³/h |
m³ |
|||||||
|
WS-40 |
1½" |
50 |
40 |
160 |
1.6 |
0.4 |
0.25 |
0.0005 |
999,999 |
|
WS-50 |
2" |
50 |
40 |
160 |
1.6 |
0.4 |
0.25 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.32 |
0.2 |
0.0005 |
999,999 |
||||
|
WS-65 |
2½" |
50 |
40 |
160 |
1.6 |
0.4 |
0.25 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.32 |
0.2 |
0.0005 |
999,999 |
||||
|
WS-80 |
3" |
79 |
63 |
160 |
1.6 |
0.63 |
0.39 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.5 |
0.32 |
0.0005 |
999,999 |
||||
|
WS-100 |
4" |
125 |
100 |
160 |
1.6 |
1 |
0.63 |
0.0005 |
999,999 |
|
200 |
1.6 |
0.8 |
0.5 |
0.0005 |
999,999 |
||||
|
WS-150 |
6" |
312 |
250 |
160 |
1.6 |
2.5 |
1.56 |
0.005 |
9,999,999 |
|
200 |
1.6 |
2 |
1.25 |
0.005 |
9,999,999 |
||||
|
WS-200 |
8" |
500 |
400 |
160 |
1.6 |
4 |
2.5 |
0.005 |
9,999,999 |
|
200 |
1.6 |
3.2 |
2 |
0.005 |
9,999,999 |
||||
Ūdens skaitītāja sprādzienbīstams skats
